机械剖视图的常见问题与技巧

来源::未知 | 作者:黄金岛app下载-首页** | 本文已影响
本节介绍机械剖视图中经常遇到的问题以及一些处理技巧。
(1)平行剖切平面注意问题
         ①剖切平面转折处必须是直角,转这边必须对齐。
         ②剖切平面转折处不应与图样中的轮廓线重合,并且在剖视图上不能画线。
         ③剖切符号。在剖切平面起、止和转折位置标注相同的字母,以表示剖切平面的名称。当剖切平面在转折处的空间有限,又不至于引起误解时,允许省略字母,以箭头表示投射方向。
         ④视图名称标注在剖视图的上方。
(2)相交剖切平面注意问题

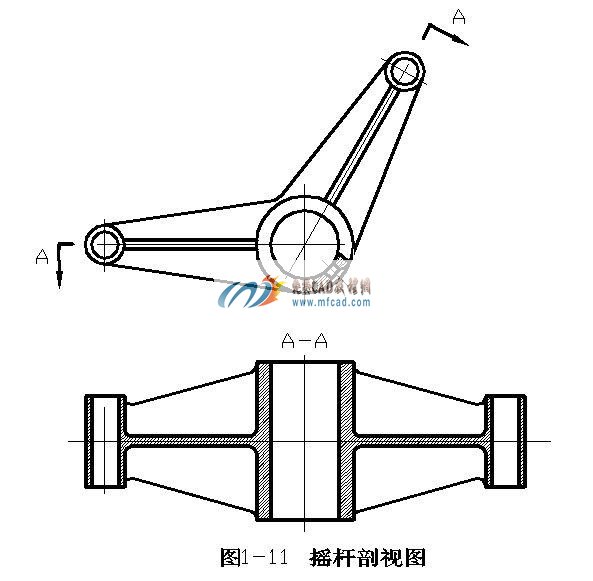

         ①采用几个相交的剖切面剖切的方法绘制剖视图时,“先剖切后旋转再投射”。即:先假设按剖切位置剖开物体,然后将被倾斜剖切面剖开的结构要素及有关的部分旋转到与选定的投影面平行,最后再进行投射,如图1-11所示。



②位于剖切面后面的其他结构一般仍按原位置投射。
  图中摇杆上的小孔仍按原位置投射,在剖视图上位椭圆。

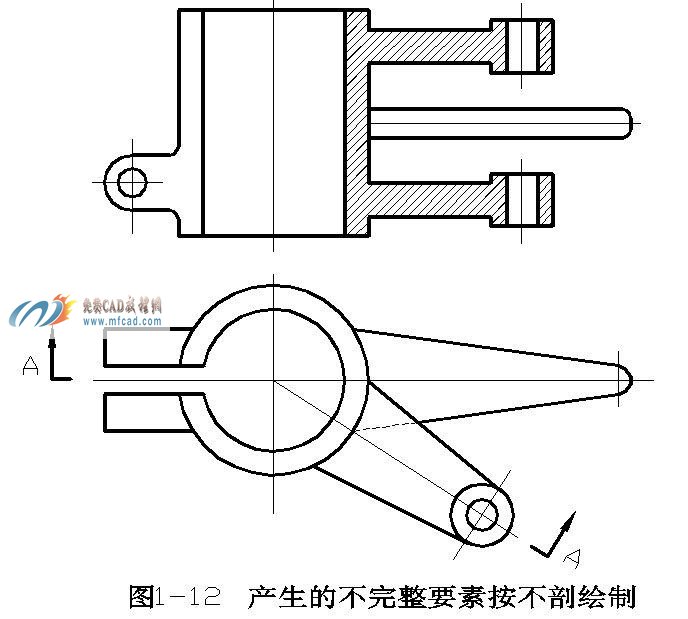

③当剖切后会产生不完整要素时,应将次部分按不剖绘制。如图1-12中处于中间的臂按不剖绘制。
